長距離・広範囲の航空測量に対応した高性能LiDARシステム

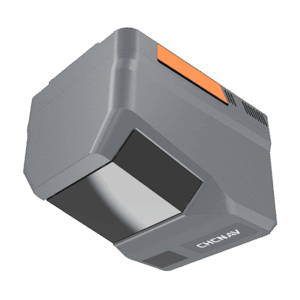

CHCNAV AA6（AlphaAir 6）は、広範囲の3次元測量を効率的に行うために開発された高性能な航空LiDARシステムです。最大2,100mの長距離測距と最大200万パルス/秒の高速スキャンに対応。軽量・コンパクトな設計で、CHCNAV X500などのUAVに搭載し、地形測量、森林調査、道路・送電線などの路線計測、インフラ調査など幅広い用途に活用できます。

• 最大2,100mの長距離計測
  反射率80％の対象物で最大2,100m、反射率10％でも最大960mの測距に対応。高高度から広範囲を効率的に計測できます。
• 最大200万パルス/秒の高速スキャン
  最大2,000,000パルス/秒の高速計測により、高密度で詳細な3次元点群データを取得できます。
• 最大16リターンに対応
  最大16リターンのレーザー計測に対応。森林や植生の多い場所でも地表面の点群取得をサポートします。
• 軽量・コンパクト設計
  本体重量はわずか約1.35kg。UAVの飛行時間を確保しながら、高性能なLiDAR計測を実現します。
• 高精度GNSS＋IMUを搭載
  全衛星測位システムに対応したGNSSと500Hz IMUを搭載。安定した高精度な位置・姿勢情報を取得します。
• 高解像度カメラを搭載
  4/3インチCMOSカメラを搭載し、25MPに加えて最大100MPの画像取得に対応。LiDAR点群と画像データを組み合わせた測量・マッピングに活用できます。

高精度な航空写真測量に対応したフルサイズセンサーカメラ

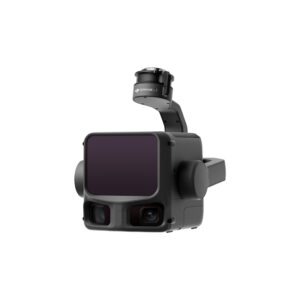

DJI Zenmuse P1は、45MPフルサイズセンサーと交換式単焦点レンズを搭載した、航空写真測量向けの高性能カメラです。3軸ジンバルとメカニカルシャッター、高精度な時刻同期技術「TimeSync 2.0」を組み合わせ、広範囲の地形測量やオルソ画像作成、3Dモデル作成などに活用できます。

• 45MPフルサイズセンサーを搭載
  35.9×24mmのフルサイズセンサーを採用。高解像度な写真を取得し、詳細な写真測量や3次元モデル作成を実現します。
• メカニカルシャッター搭載
  最高1/2000秒のメカニカルシャッターを搭載。飛行しながらの連続撮影でも画像の歪みを抑え、高精度な測量データ取得をサポートします。
• 最短0.7秒間隔の高速撮影
  飛行中に最短0.7秒間隔で撮影可能。広範囲の測量を効率的に行うことができます。
• 高精度な写真測量
  RTK対応機体と組み合わせることで、条件下においてGCPを使用せず水平3cm、垂直5cmの精度を実現します。
• 24mm・35mm・50mmレンズに対応
  用途に合わせてDJI DLマウントの24mm、35mm、50mm単焦点レンズを選択できます。
• 2D・3Dモデル作成に対応
  垂直写真によるオルソ画像作成のほか、Smart Oblique Captureによる斜め撮影にも対応。取得した写真をDJI Terraで解析し、オルソ画像、DSM、点群、3Dモデルなどの作成に活用できます。

遠距離・夜間撮影に対応した高性能マルチセンサーカメラ

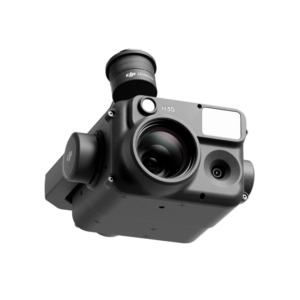

DJI Zenmuse H30は、ズームカメラ、広角カメラ、レーザー距離計、NIR補助ライトを一体化した産業用マルチセンサーカメラです。高倍率ズームと優れた夜間撮影性能を備え、ドローンから離れた場所にある構造物や設備を詳細に確認できます。橋梁・鉄塔・送電線・建築物などのインフラ点検をはじめ、災害調査、設備点検、夜間作業など幅広い用途に活用できます。

• 最大34倍の光学ズーム
  40MPの高解像度ズームカメラを搭載。最大34倍の光学ズーム、最大400倍のデジタルズームに対応し、離れた場所から対象物の細部を確認できます。
• 48MP広角カメラを搭載
  1/1.3インチCMOS・48MPの広角カメラを搭載。広い範囲を確認しながら、ズームカメラで目的の場所を詳細に撮影できます。
• 最大3,000mのレーザー距離計
  レーザー距離計により3～3,000mの距離計測に対応。対象物までの距離だけでなく、位置情報の取得にも活用できます。
• 夜間撮影に対応
  高感度撮影に対応したナイトシーンモードを搭載。850nmのNIR補助ライトも備え、暗所や夜間での対象物確認をサポートします。
• IP54の防塵・防水性能
  IP54の保護性能と－20℃～50℃の動作温度に対応。さまざまな環境での点検・調査業務に活用できます。
• Matrice 400・Matrice 350 RTKに対応
  DJI Matrice 400、Matrice 350 RTKなどに搭載可能。高性能な産業用ドローンと組み合わせることで、安全な距離を確保しながら効率的なインフラ点検や調査を行えます。

ドローン測量を支える高精度RTK測位システム

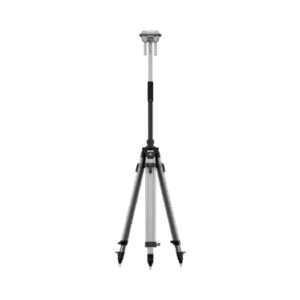

DJI D-RTK 3 多機能ステーションは、高精度なGNSS測位に対応したDJIのRTKシステムです。ドローンへセンチメートルレベルの高精度な測位情報を提供する基地局として使用できるほか、ローバーステーションとして基準点や検証点などの座標計測にも活用できます。ドローンによる写真測量やLiDAR測量を、地上からサポートする多機能な測位システムです。

• 高精度RTK測位に対応
  GPS、GLONASS、Galileo、BeiDou、QZSSなど複数のGNSSに対応。安定した高精度測位をサポートします。
• RTK基地局として使用可能
  基地局モードでは、対応するDJIドローンへ高精度な補正情報を提供。複数の対応機体に同時に測位データを送信することも可能です。
• ローバーとして座標計測に対応
  ローバーステーションモードでは、測量用GNSS受信機として使用可能。基準点や検証点などの座標を現場で計測できます。
• センチメートルレベルの測位精度
  ローバーモードのRTK測位では、固定測量時に水平0.8cm＋1ppm、垂直1.5cm＋1ppmの精度に対応します。
• チルト測量に対応
  ローバーモードでは0～60°のチルト測量に対応。ポールを垂直に保持しにくい場所でも効率的な座標計測をサポートします。
• 高い耐環境性能
  IP67の防塵・防水性能を備え、－20℃～55℃の動作温度に対応。屋外のさまざまな現場で使用できます。
